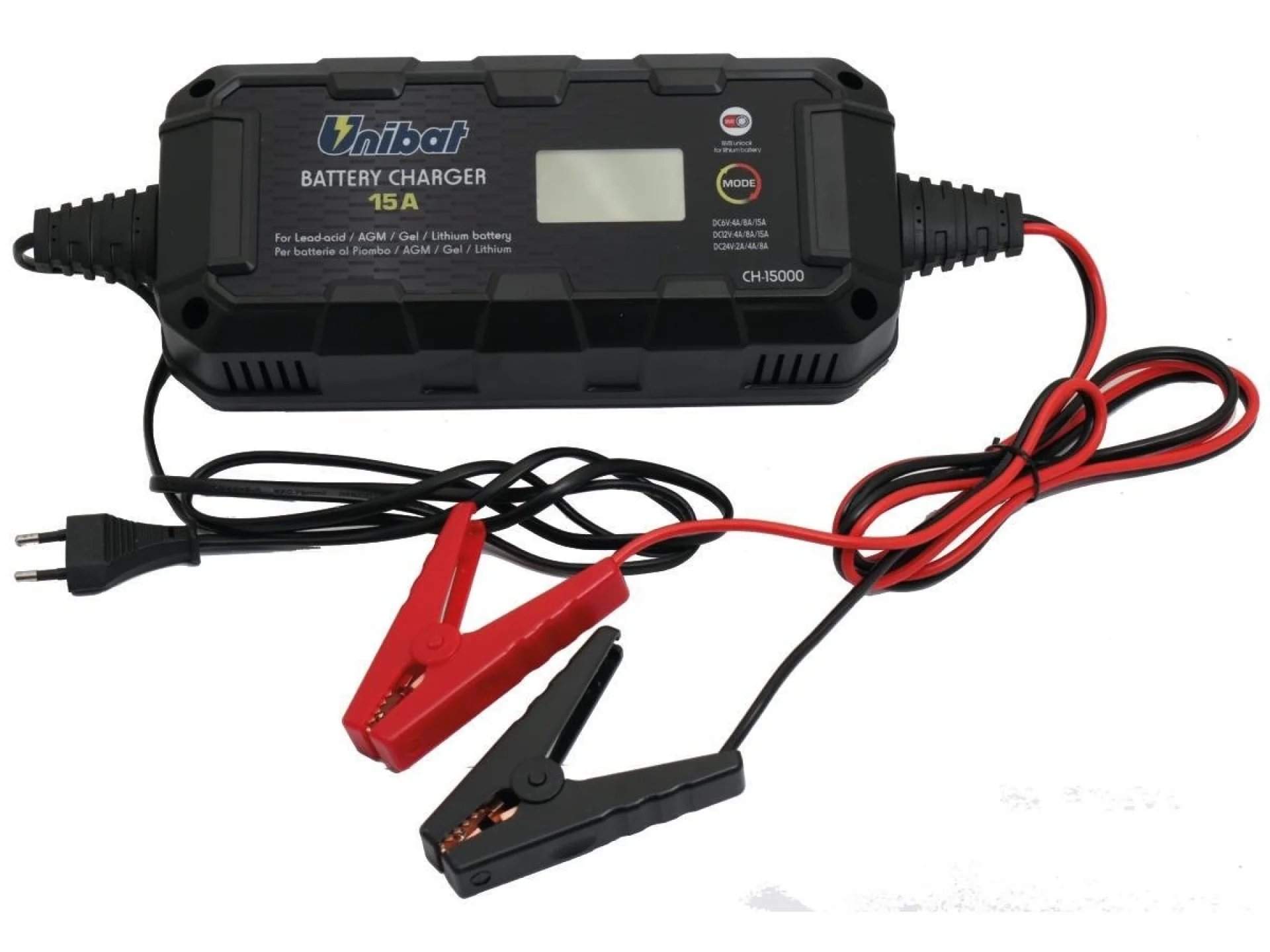

Unibat Charger CH-15000

Характеристики:

- Изх. напрежение:

  6V---4A/8A/15A

  12V---4A/8A/15A

  24V---2A/4A/8A

- Вх. напрежение: AC: 200V ≈ 250VAC, 50Hz 300W

- LCD дисплей за следене на функционалността

- Режим (Repair)

- Защита от късо съединение и размяна на поляритета

- Защита при дефектирала батерия и презаряд.

- Индикация при непригодна батерия

- Автоматична система BMS за Lithium батерии

- Дължина на кабелите:

   • Захранващ кабел - 150 см.

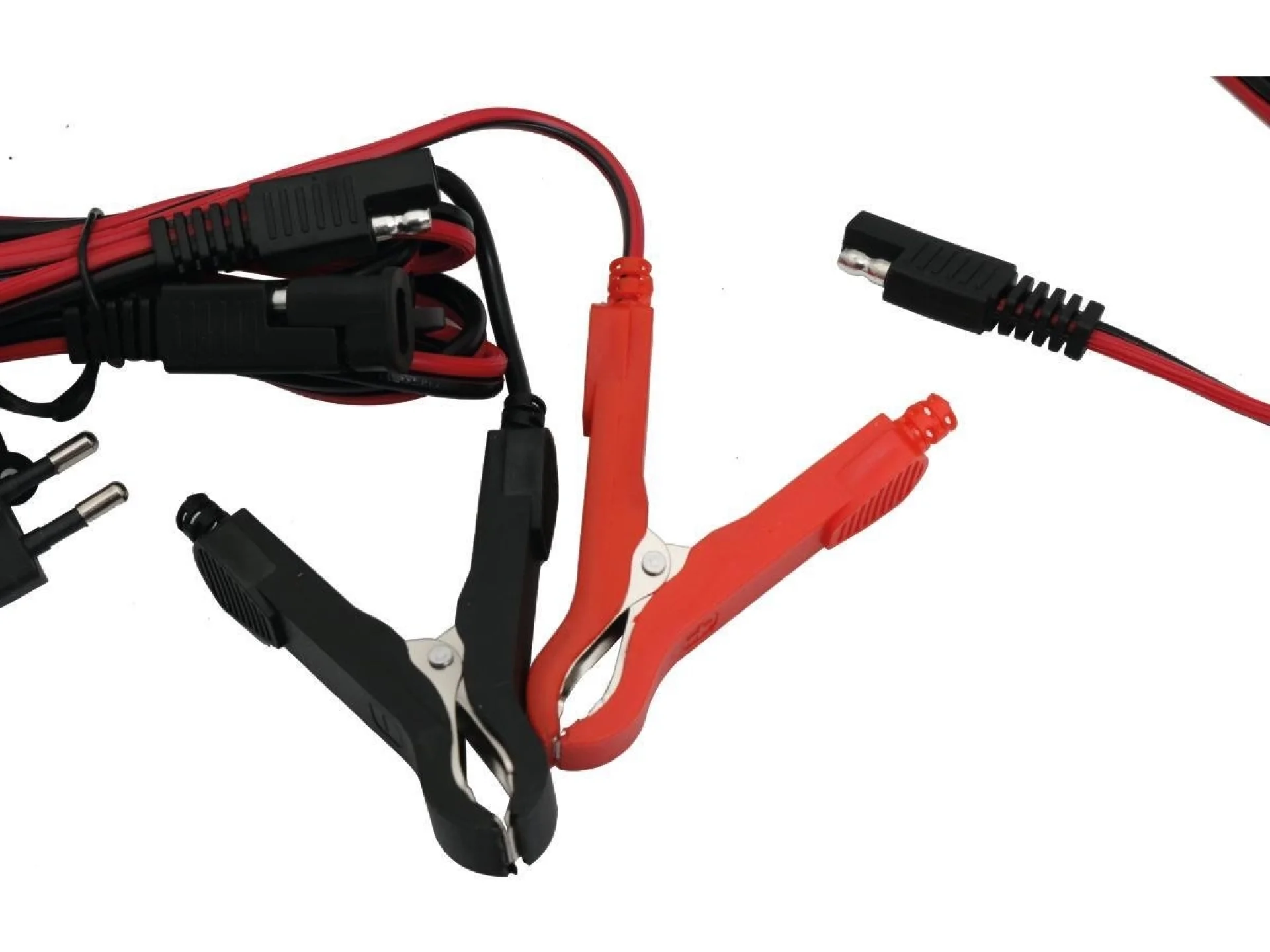

   • Изходящ кабел на устройството с положителна и отрицателна щипка - 150 см.

 - Тегло на комплекта с опаковката: 1,300 кг.

Устройство е подходящо за презареждащи се литиево-йонни батерии:

Автомобили, мотоциклети, АТV, сноумобили, каравани, лодки, джетове и селскостопанска и тежкотоварна техника. (LiFePo4)

1. ИНСТРУКЦИИ ЗА ПОТРЕБИТЕЛ
1.1 СТЪПКИ НА ОПЕРАЦИИТЕ
1) Свържете щепсела на зарядното устройство в контакта за променлив ток.
2) Свържете червената скоба на зарядното устройство (маркирано с +) към положителния полюс на батерията.
3) Свържете черната скоба (маркирано с -) на зарядното устройство към отрицателния полюс на батерията.
4) Натиснете два пъти бутона за режим, напрежението на батерията мига в този момент, натиснете превключвателя за режим, за да изберете напрежението на батерията, от което се нуждаете.
5) Натиснете два пъти бутона за режим, токът на зареждане мига в този момент, натиснете превключвателя за режим, за да изберете тока на зареждане, от който се нуждаете.
6) Натиснете двукратно бутона за режим, типът на батерията мига в този момент, натиснете превключвателя за режим, за да изберете типа батерия, от който се нуждаете.
7) Натиснете двукратно бутона за режим, режимът на ниска температура мига в този момент, натиснете превключвателя за режим, за да влезете в режим на ниска температура, ако няма нужда от режим на ниска температура, тази стъпка може да бъде пропусната.
8) Натиснете продължително бутона за режим за 3 секунди, за да запазите параметрите на зареждане, натиснете бутона за режим, за да влезете в режим на зареждане незабавно или изчакайте 15 секунди, зарядното устройство ще влезе, за да се зареди автоматично, ако трябва да нулирате новите параметри, изключете AC включете и свържете AC щепсела отново, извършете отново стъпки 4-7;
9) Натиснете бутона “mode”, за да започнете зареждането. В същото време системата ще запомни режима на зареждане, както последния път. Не е необходимо да нулирате параметрите, когато използвате същата батерия следващия път. Можете да пропуснете стъпки 4-7, за да настроите, когато го използвате. Натиснете бутона за режим, за да започнете зареждането.
10) Когато напрежението на зареждане не е същото като напрежението на батерията, LCD екранът ще отчете грешка E06. В този момент, моля, потвърдете отново, ако напрежението на батерията не е същото като напрежението на зареждане, моля, излезте от зареждането. Ако напрежението на батерията е същото като напрежението на зареждане, моля, натиснете продължително бутона за режим 5S, за да влезете в режим на зареждане.
11) Когато акумулаторът на автомобила е леко изтощен и двигателят на автомобила не може да стартира, акумулаторът на автомобила се нуждае от бързо зареждане, за да зареди батерията. Този оперативен метод за бързо зареждане е: след като свържете щепсела за променлив ток, натиснете бутона за режим за повече от 5 секунди в този момент, иконата за режим на ремонт ще мига, продължете...натискайки бутона за режим за още 5 секунди, иконата Start Aid ще мига. Натиснете бутона за режим, за да влезете в режим на бързо зареждане.
12) Когато батерията трябва да бъде ремонтирана, свържете AC щепсела, след което натиснете бутона за режим за повече от 5S. По това време иконата за режим на ремонт (repair) ще мига на дисплея, натиснете бутона за режим, за да влезете в ремонта на батерията.
13) BMS отключване: когато литиевата батерия BMS е заключена, изходното напрежение на клемата на батерията е по-малко от 1V и зарядното устройство не може да открие батерията. След като потвърдите, че връзката на батерията е правилна, натиснете продължително бутона за режим за 3S. Зарядното устройство ще отключи BMS на батерията, когато напрежението на батерията се повиши над 11,6 V, зарядното устройство автоматично ще влезе в нормално състояние на зареждане. Ако трябва да регулирате тока на зареждане и типа на батерията в този момент, откачете щипката на батерията и повторете стъпки 4-6, за да изберете тока на зареждане и типа на батерията, от който се нуждаете;
14) Батерията ще бъде 100% заредена, когато дисплеят покаже FUL; Моля, първо изключете AC щепсела и след това отстранете щипката на батерията от батерията.
Забележка:

Ако зарядното устройство излезе от грешка E02, изключете и/или свържете отново клемите към батерията, след което повторете операциите по-горе.
1.2 БУТОН ЗА РЕЖИМ: Този бутон се използва за задаване на параметри за зареждане.
